nxp测试报告

1. 测试目标

测试验证fastup在nxp2160 10G网口上的收发包能力。

2. 测试环境

nxp测试组网如下：

• 主测端为x86服务器，使用10g网卡打流发包；
• 被测端为nxp2160，使用10g网卡分收发包

3. 测试方法

通过pktgen作为流量生成器，以不同速率往nxp2160 10g网卡发包，验证fastup网口收发包能力。

• 主侧端x86服务器，使用pktgen作为流量生成器，设置不同速率打流发包

fastup基于vpp开发，而vpp底层收发包又基于dpdk，因而在验证fastup时需要依次验证：

• dpdk收发包能力
• vpp收发包能力
• fastup收发包能力

因为fastup基于GTPU协议，因而dpdk收发包能力主要测试三层转发能力、vpp主要测试三层转发能力、vpp gtpu插件测试、fastup测试，因而需依次进行如下四种测试：

1. dpdk l3fwd测试，测试dpdk收发包能力
2. vpp三层转发测试，测试vpp收发包能力
3. vpp fastgtpu插件测试，测试vpp fastgtpu收发包能力
4. fastup测试，测试fastup收发包能力

按照自底向上的关系，越往上层的处理逻辑越多，性能越低。因而需优先测试底层性能，再基于底层性能对上层进行测试。

备注：dpdk和vpp使用版本如下：

• dpdk：DPDK 18.11.1-rc2
• vpp： v19.06-LSDK

4. 测试过程

4.1 dpdk l3fwd测试

• 主测端使用pktgen 满线速10g发包

  # -c cpu core mask
  # -m [18:19].1 18core用来做rx，19core用来作tx，使用dpdk的port1
  # -s 1:5gc.pcap 使用port1来回放5gc.pcap
  ./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 2048 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip

  运行时，需注意避免pktgen所绑定的核上有其他程序再跑。

• 被测端使用dpdk l3fwd收发包

  nxp dpdk配置如下：

  export ROOT_DPRC=dprc.1
  export PARENT_DPRC=dprc.2

  export DPCON_COUNT=3
  export DPBP_COUNT=4
  export DPMCP_COUNT=1
  export DPSECI_COUNT=8
  export DPIO_COUNT=4
  export DPCI_COUNT=2
  export DPDMAI_COUNT=2
  echo 6 > /proc/sys/vm/nr_hugepages
  echo 0 > /proc/sys/vm/swappiness
  export DPRC=dprc.2

  运行方式如下：

  # 根据实际情况来确定使用哪张网卡
  ./dpaa2/dynamic_dpl.sh dpmac.4
  export DPRC="dprc.2"
  #dpdk 使用单核单队列
  ./l3fwd -c 0x3 -n 4 -- -P -p 0x3 --config="(0,0,1)"
  # -c cpu coremask，需转换为二进制，每一位代表一个核，bit位为1表示使用该核
  # -n 开启的通道数
  # -P 全部转发
  # -p port mask,可以使用的port，需转换为二进制，每一位代表一个核，bit位为1表示使用该port
  # --config="(0,0,1)"Map queue 0 from port 0 to lcore 1

在主测端统计收发包个数是否一致。pktgen收发包结果统计如下：

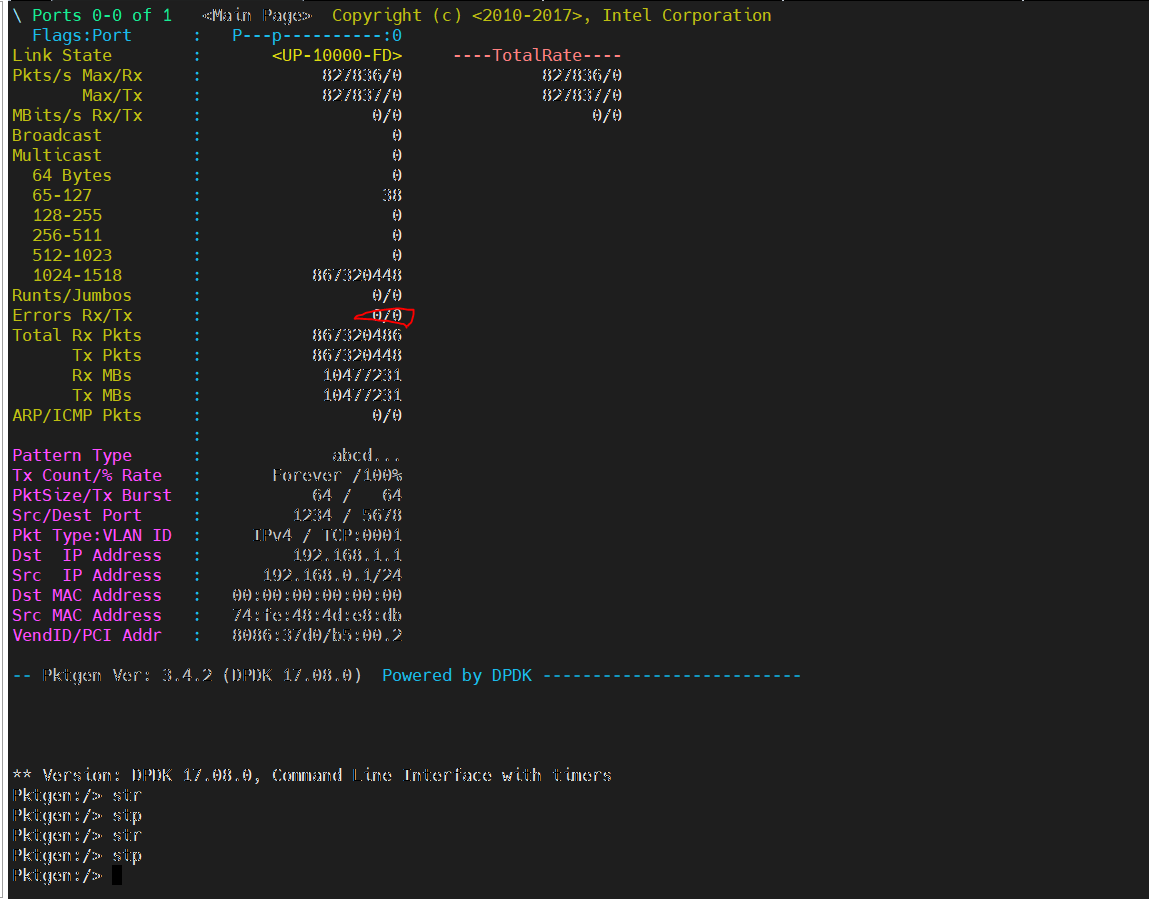

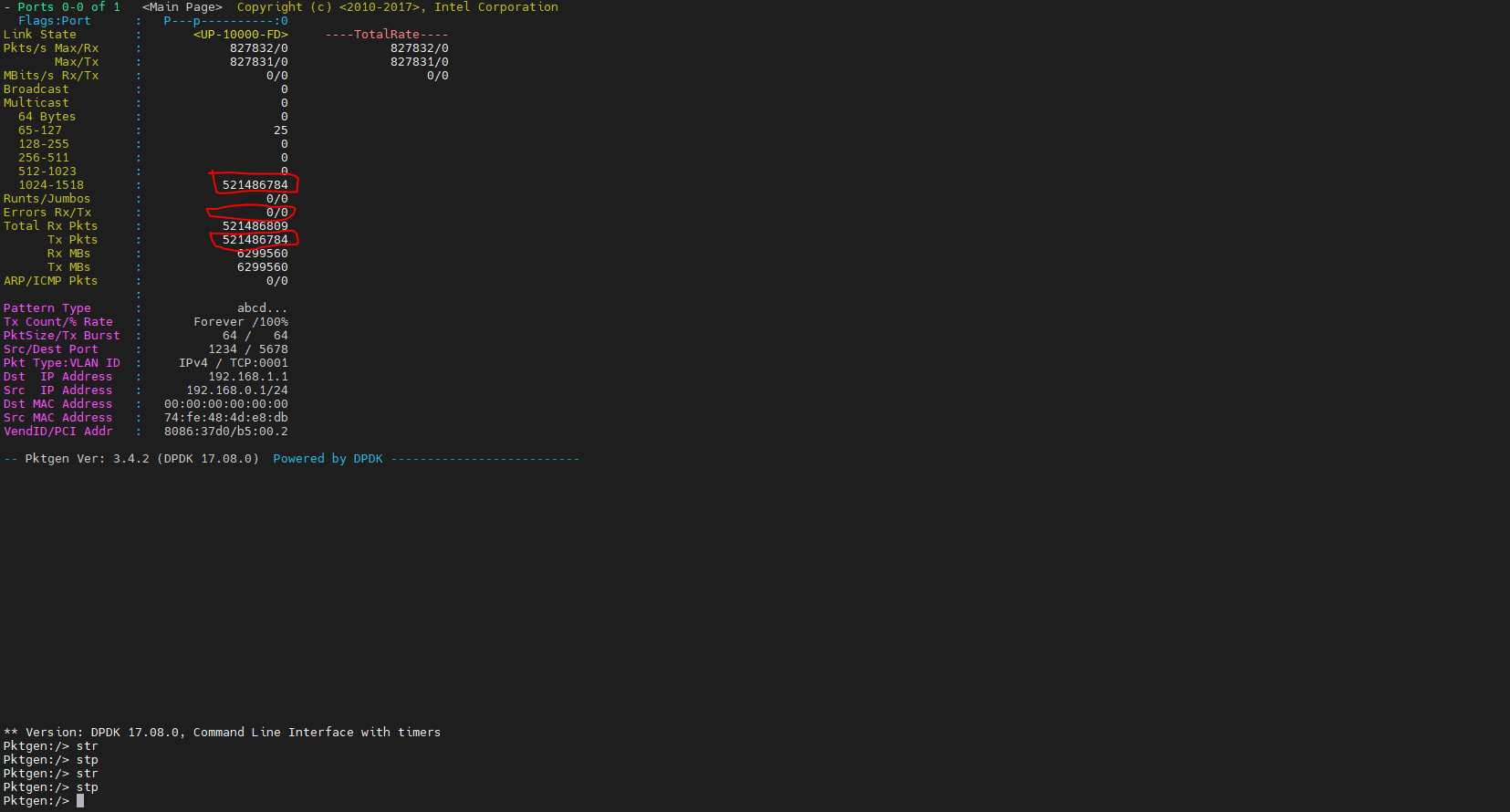

10分钟无丢包，结果如下：

17min无丢包，结果如下：

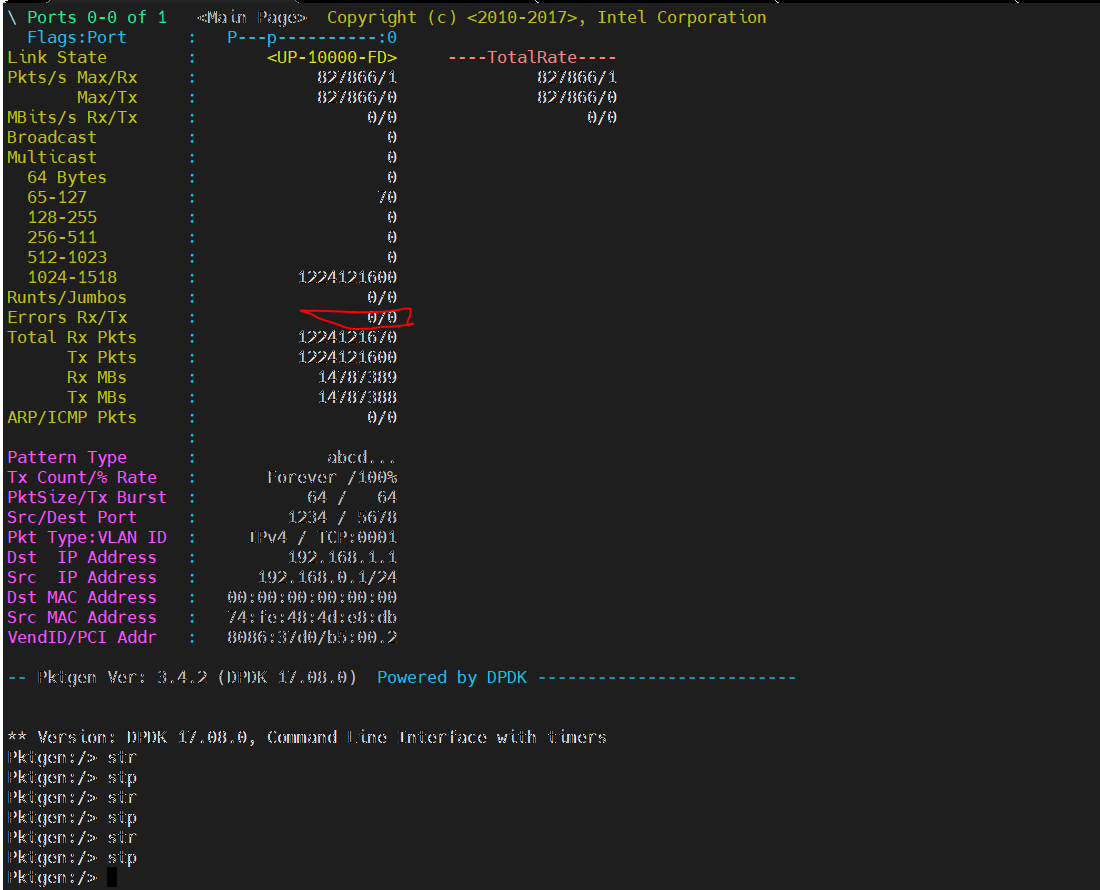

24分钟无丢包，结果如下：

经测试验证，nxp2160 10g网口dpdk跑满10g线速无丢包。

4.2 vpp测试

• 主测端使用pktgen 满线速10g发包

• 被测端使用vpp收发包

  dpdk配置与l3fwd一致，配置如下：

  export ROOT_DPRC=dprc.1
  export PARENT_DPRC=dprc.2

  export DPCON_COUNT=3
  export DPBP_COUNT=4
  export DPMCP_COUNT=1
  export DPSECI_COUNT=8
  export DPIO_COUNT=4
  export DPCI_COUNT=2
  export DPDMAI_COUNT=2
  echo 6 > /proc/sys/vm/nr_hugepages
  echo 0 > /proc/sys/vm/swappiness
  export DPRC=dprc.2

  vpp使用main线程占1核，worker线程占1核的模式，其startup.conf配置如下：

  heapsize 256M
  plugin_path /root/vpp/lib/vpp_plugins

  unix {
    interactive
    #nodaemon
    gid vpp
    log /tmp/vpp.log
    full-coredump
    cli-listen /run/vpp/cli.sock
    #startup-config /etc/vpp/interface.txt
  }

  api-trace {
    on
  }

  api-segment {
    gid vpp
  }

  session {
    evt_qs_memfd_seg
  }

  socksvr {
    socket-name /tmp/vpp-api.sock
  }

  cpu {
    main-core 1
    workers 3
  }

  dpdk {
          ## Change default settings for all intefaces
          huge-dir /mnt/hugepages
          no-pci
          num-mem-channels 1
           dev default {
                  ## Number of receive queues, enables RSS
                  ## Default is 1
                  num-rx-queues 1
          num-rx-desc 8912
                  # rss { ipv4 }

                  ## Number of transmit queues, Default is equal
                  ## to number of worker threads or 1 if no workers treads
                  num-tx-queues 1
    }
    proc-type primary
          #log-level  8
  }

  plugins {
          ## Adjusting the plugin path depending on where the VPP plugins are
          path /root/vpp/lib/vpp_plugins
          vat-path /root/vpp/lib/vpp_api_test_plugins

          plugin default { enable }
          plugin gtpu_plugin.so { disable }
          #plugin fastgtpu_plugin.so { disable }

  }

  实际测试过程中需留意dpdk配置num-rx-desc，该值过小会导致vpp丢包，在测试过程中需设当修改该值。当前测试中，建议该值设为8192。

  vpp运行后还需要设置ip、mac等参数，可在命令行配置，也可在interface.txt中添加如下内容：

  set int state TenGigabitEthernet0 up
  set int ip address TenGigabitEthernet0 192.168.8.24/24
  set int ip address TenGigabitEthernet0 192.168.9.24/24
  set interface mac address TenGigabitEthernet0 42:4b:54:ae:6e:05
  set int mtu 1500 TenGigabitEthernet0
  set ip arp static TenGigabitEthernet0 192.168.8.25 90:e2:ba:8d:02:f0

  然后使用如下方式启动vpp:

  vpp -c /etc/vpp/startup.conf

在主测端统计收发包个数是否一致。pktgen收发包结果统计如下：

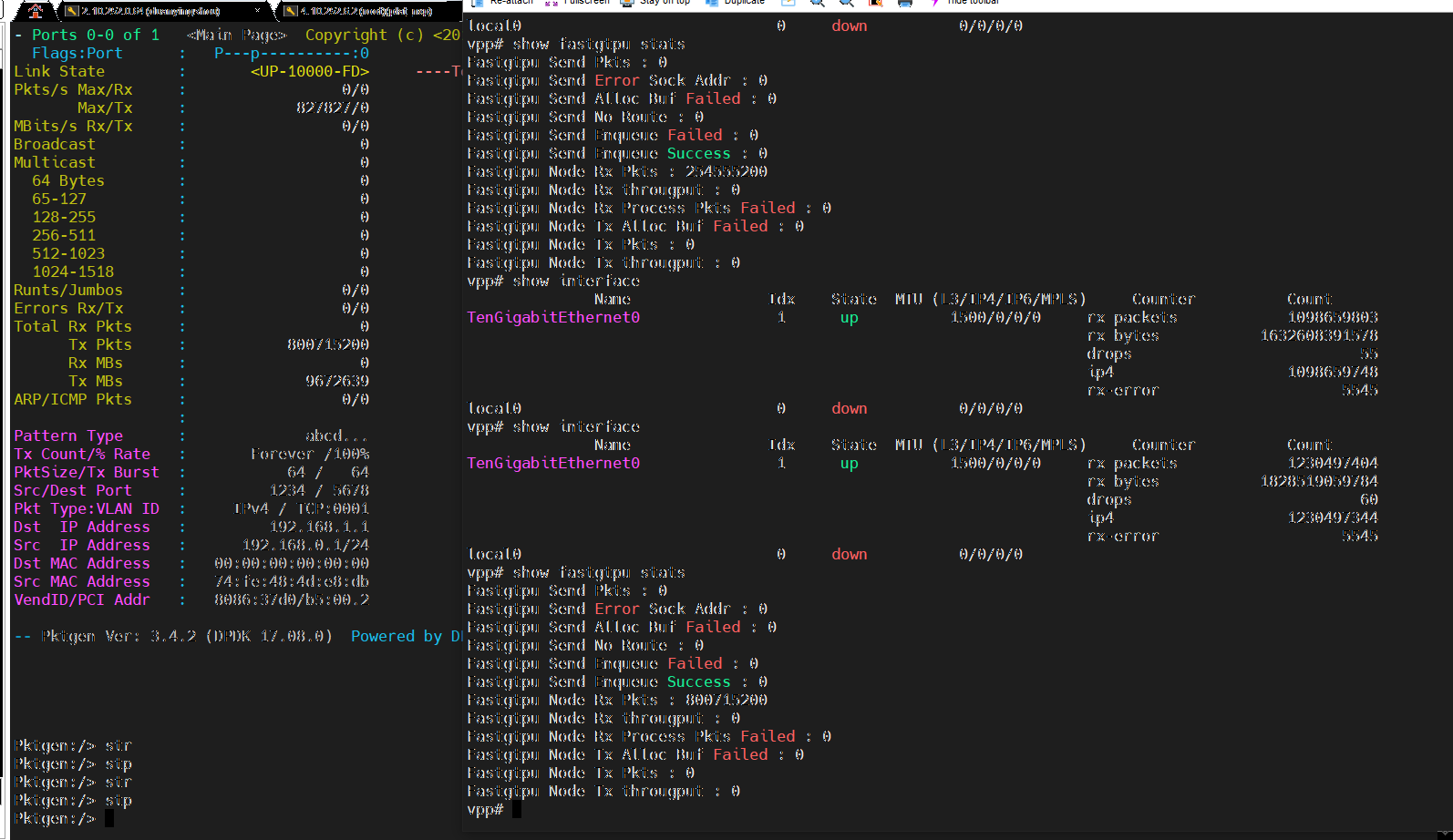

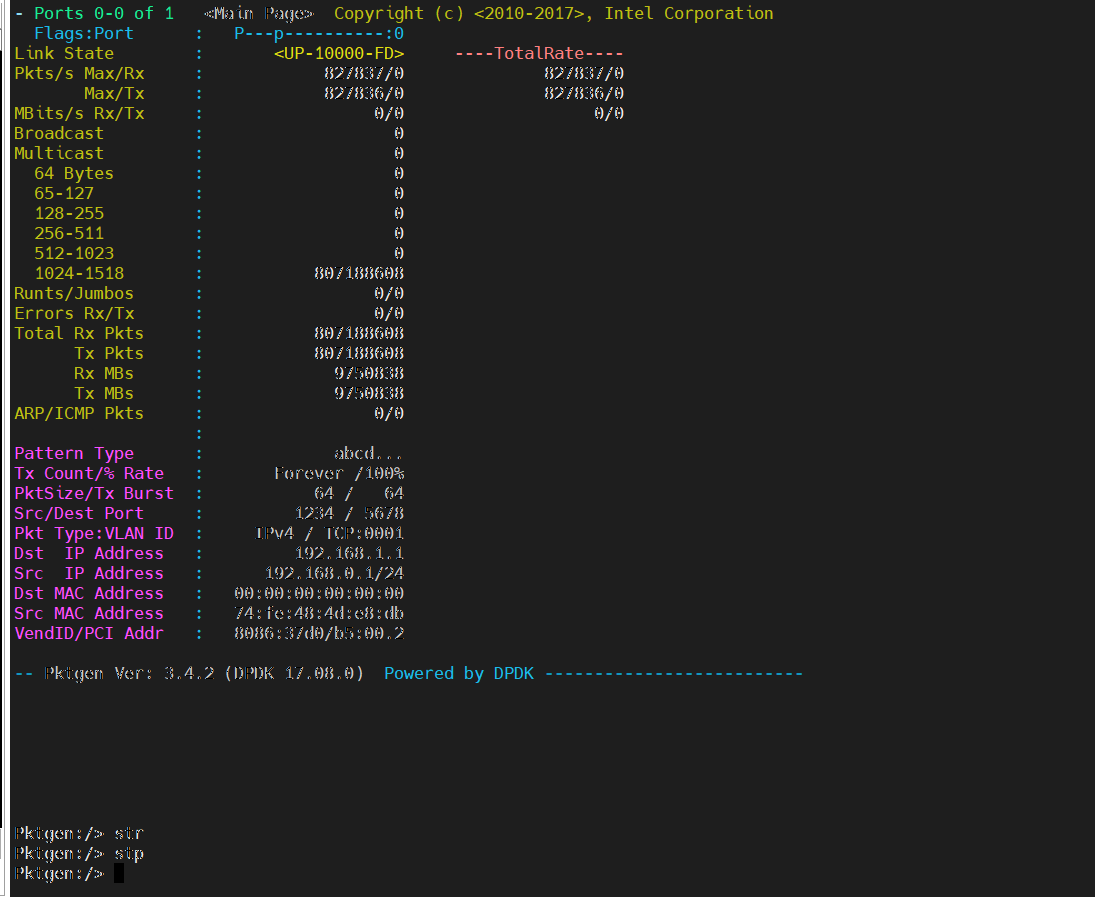

main线程1核、worker线程1核，收发满线速10g，15min无丢包。

经测试验证，nxp2160 10g网口vpp空转跑满10g线速无丢包。

4.3 vpp fastgtpu测试

• 主测端使用pktgen 满线速10g发包

• 被测端使用vpp收发包

  仅将包收到fastgtpu插件，不往上走到libup逻辑处理，因而需在代码中将libup回调注释掉。将fastgtpu_rx_node.c的72行注释掉，代码片段如下：

  // pstFastGtpuMain->pfnUpRcvCb(pcCurData, pstBuf->current_length);

  dpdk和vpp配置不变，需将interface.txt改为如下内容：

  set int state TenGigabitEthernet0 up
  set int ip address TenGigabitEthernet0 192.168.8.25/16
  set interface mac address TenGigabitEthernet0 42:4b:54:ae:6e:05
  set int mtu 1500 TenGigabitEthernet0

  使用fastup时（加载fastgtpu插件），需要注意ip应在同一网络中以保证联通。

统计主测端的tx和被测端的rx个数，统计结果如下：：

main线程1核、worker线程1核，收包满线速10g，15min无丢包。

经测试验证，nxp2160 10g网口vpp fastgtpu空转跑满10g线速无丢包。

4.4 fastup测试

• 主测端使用pktgen 满线速10g发包

• 被测端使用fasup收发包

  dpdk配置与vpp配置均与vpp fastgtpu一致，均需在libup中将相关业务逻辑注释即可。

统计主测端的tx和被测端的rx个数，统计结果如下：

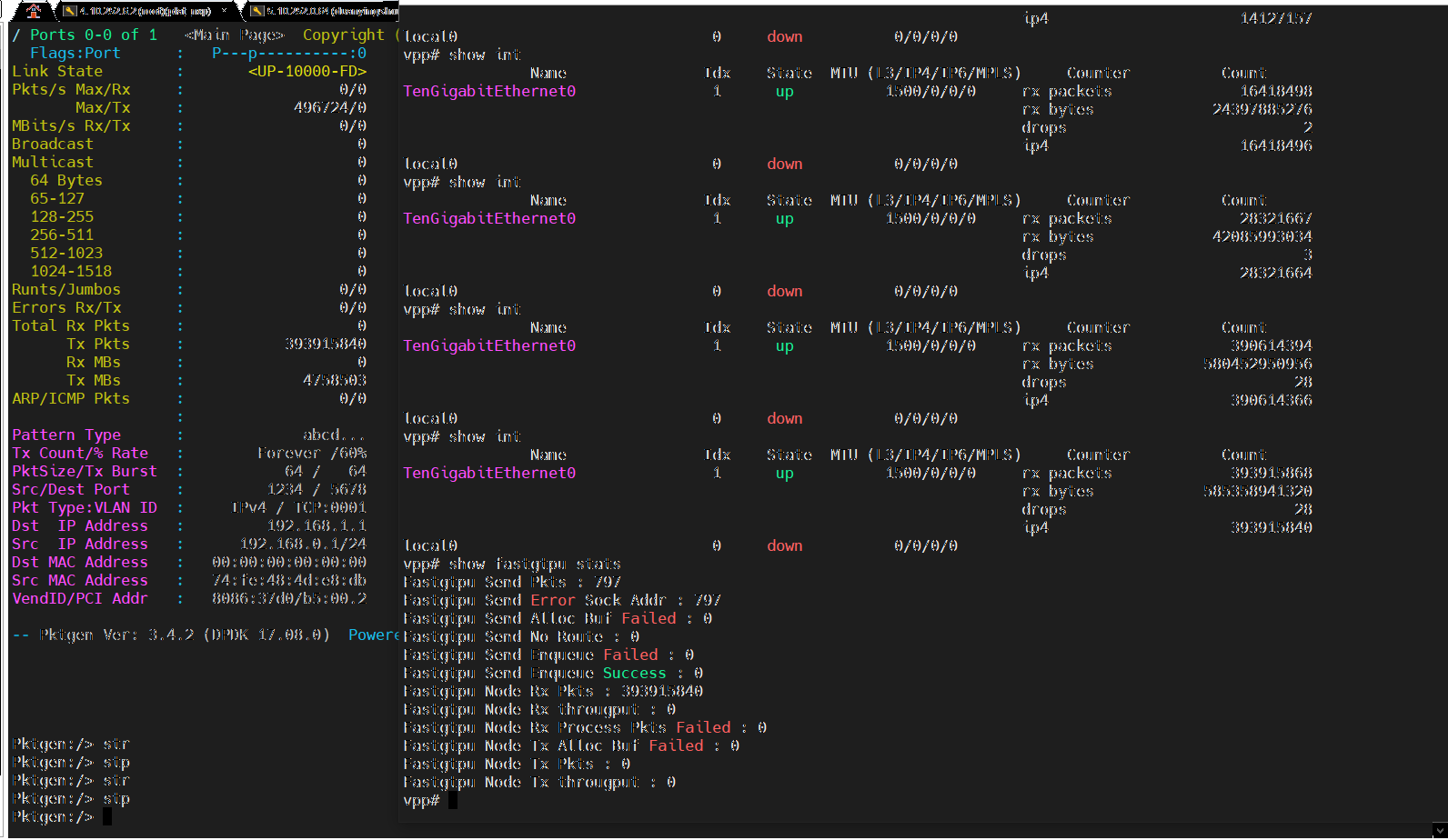

main线程1核、worker线程1核，收包满线速6g，15min无丢包

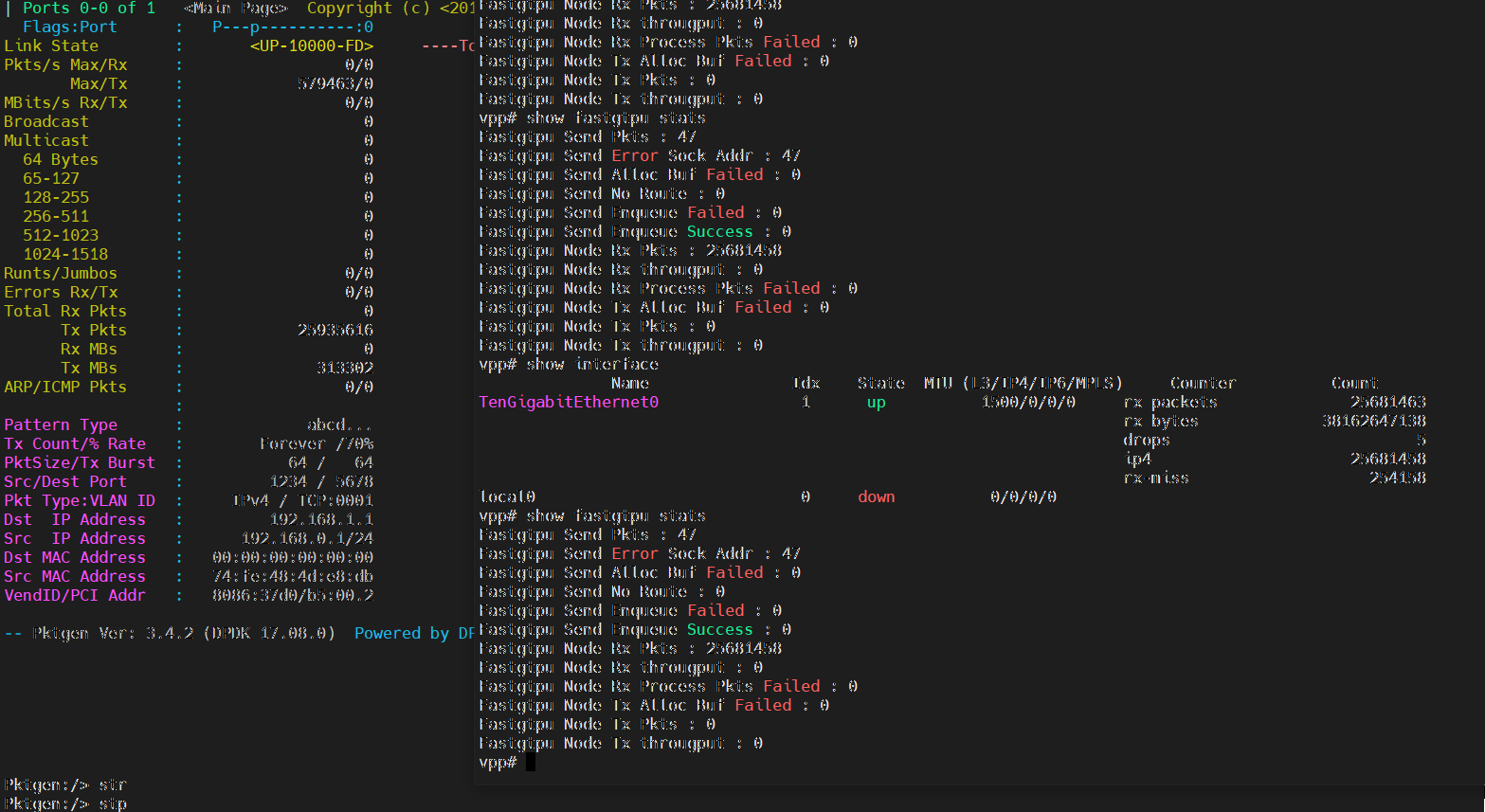

main线程1核、worker线程1核，超过7g出现rx-miss，运用层收包能力不足，且无法通过调整rx ring来增加收发能力

5. 测试结论

• dpdk 10g满线速无丢包
• vpp空转10g满线速无丢包
• vpp fastgtpu空转10g满线速无丢包
• fastgtpu无业务6g线速无丢包，超过6g丢包严重，丢包率为9.78e-3
• 测试过程中需注意dpdk的rx ring，当流量较大该参数较小时会发送丢包，应适当将其增大（建议8192）

6. 测试结果对比

非自研板测试结果如下：

与自研板nxp对比结果如下：

按当前测试结果来看:

1. nxp为上层libup留下6gbps余量；

2. nxp板性能比非自研板要高；
