postgresql逻辑复制采用发布者订阅者模式，并且发布者和订阅者之间是多对多的关系。

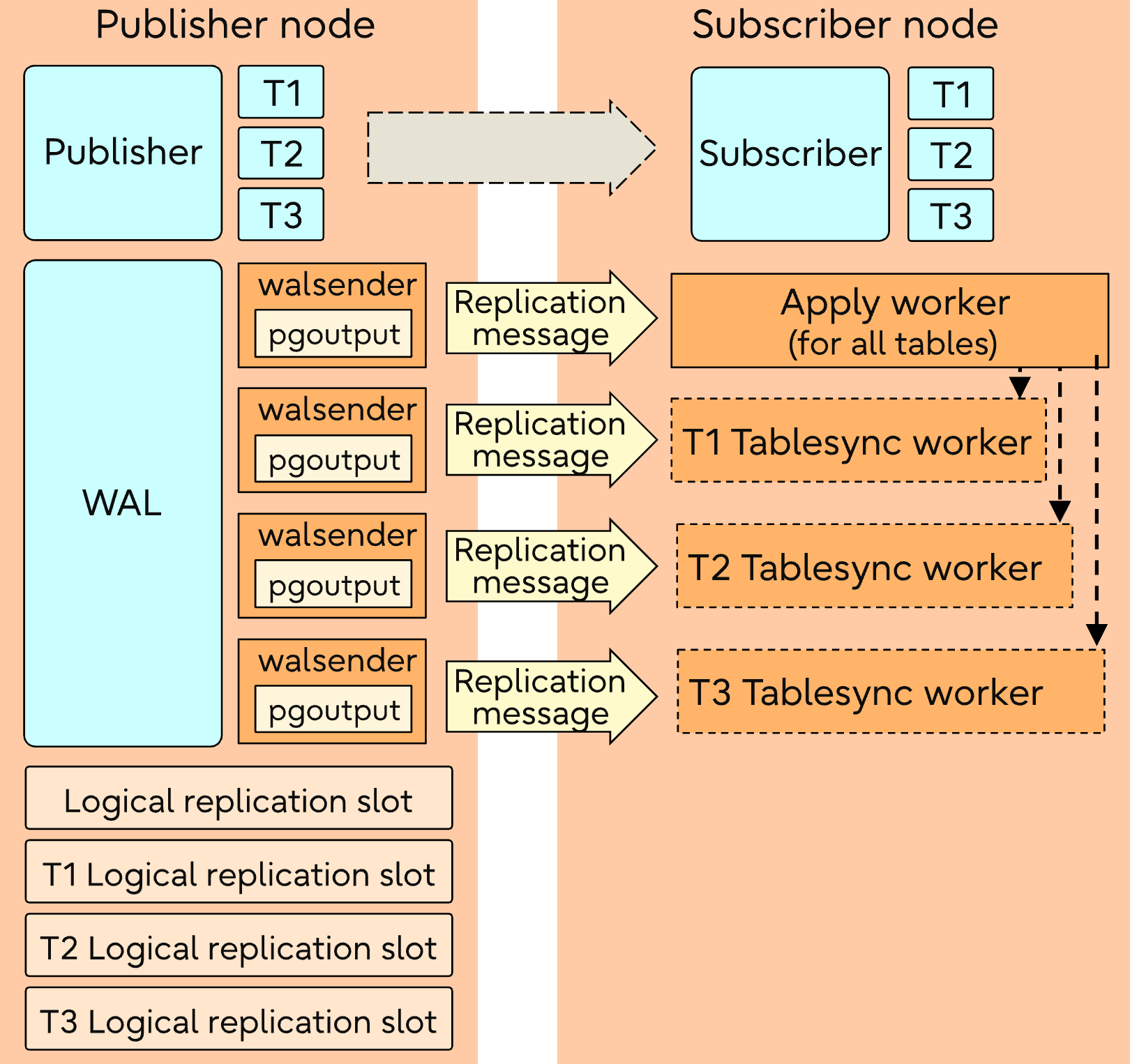

逻辑复制架构如下所示：

逻辑复制的总架构，包含存量数据的复制、增量数据的复制。CREATE SUBSCRIPTION时，可以请求全量的数据。发布端接收和回复COPY数据。

Publication

发布端创建，指定要发布什么给下游，目标是单个表或者一些表（指定shema下的表、所有表）。可以限制要发布什么行为：insert/update/delete/truncate，默认全部行为都发送。

CREATE PUBLICATION name
    [ FOR ALL TABLES
      | FOR publication_object [, ... ] ]
    [ WITH ( publication_parameter [= value] [, ... ] ) ]

• 发布全部表（包括新建的表）
• 发布单个表
• 发布指定schema下的表（也包括新创建的表）

Subscription

订阅端创建，指定要对哪个或哪些publication发起订阅。

CREATE SUBSCRIPTION subscription_name
    CONNECTION 'conninfo'
    PUBLICATION publication_name [, ...]
    [ WITH ( subscription_parameter [= value] [, ... ] ) ]

subscription_parameter:

• create_slot：是否在源端创建logical replication slot

• slot_name：使用源端已有的slot

• binary：发布端直接以binary格式发送存量数据，无需转换成具体的类型。要求该数据类型必须定义send/receive函数。

• copy_data：是否拷贝全量数据

• streaming：默认为false：代表发布端解析到完整事务commit/abort后，才会发送到订阅端。
  假如decode过程中，事务内存超过logical_decoding_work_mem配置，会存储在本地临时文件；

  on：代表发布端无需解析到完整事务，在内存超出logical_decoding_work_mem配置时，
  选择最大的事务发送到订阅端（不管此事务是否提交），此事务称为stream事务。
  订阅端将收到的内容存在本地临时文件，在收到commit或abort时，将事务提交或回滚。

  parallel： 在streaming=on的基础上，订阅端会使用leader apply worker接收到内容，
  再交由paralle apply worker或者leader apply worker自己apply。

• synchronous_commit：与物理复制的synchronous_commit一样。

• two_phase：二阶段提交事务的优化，无需等到commit再发送数据，在prepare阶段就可以发送。

• origin：标识subscription的源头，下文双向逻辑复制会详解

每个publication可以有多个subscription，每个subscription也可以订阅多个publication。每个subscription都必须使用一个logical replication slot，主要用来记录订阅端复制的进度，也就是LSN。

订阅状态存储在pg_stat_subscription视图中。

逻辑复制流程解析

Replication launcher

Replication launcher是PG的background worker，PG启动后就常驻下来，这个进程会周期性检查pg_subscription表，并为每个订阅启动一个Apply worker。

dys@localhost bin]$ ps -ef | grep postgres
dys      1201049       1  0 3月08 ?       00:00:09 /work/cwork/postgresql/debug/bin/postgres -D /home/dys/data
dys      1201050 1201049  0 3月08 ?       00:00:00 postgres: checkpointer
dys      1201051 1201049  0 3月08 ?       00:00:00 postgres: background writer
dys      1201053 1201049  0 3月08 ?       00:00:00 postgres: walwriter
dys      1201054 1201049  0 3月08 ?       00:00:00 postgres: autovacuum launcher
dys      1201055 1201049  0 3月08 ?       00:00:00 postgres: pglogical supervisor
dys      1201056 1201049  0 3月08 ?       00:00:00 postgres: logical replication launcher

apply worker

每个subscription对应一个Apply worker。Apply worker既负责启动Tablesync worker拷贝存量数据，又负责消费增量数据。

Tablesync worker

Tablesync worker是由Apply worker调度的，每个Tablesync worker都只负责唯一一个表的存量数据同步。

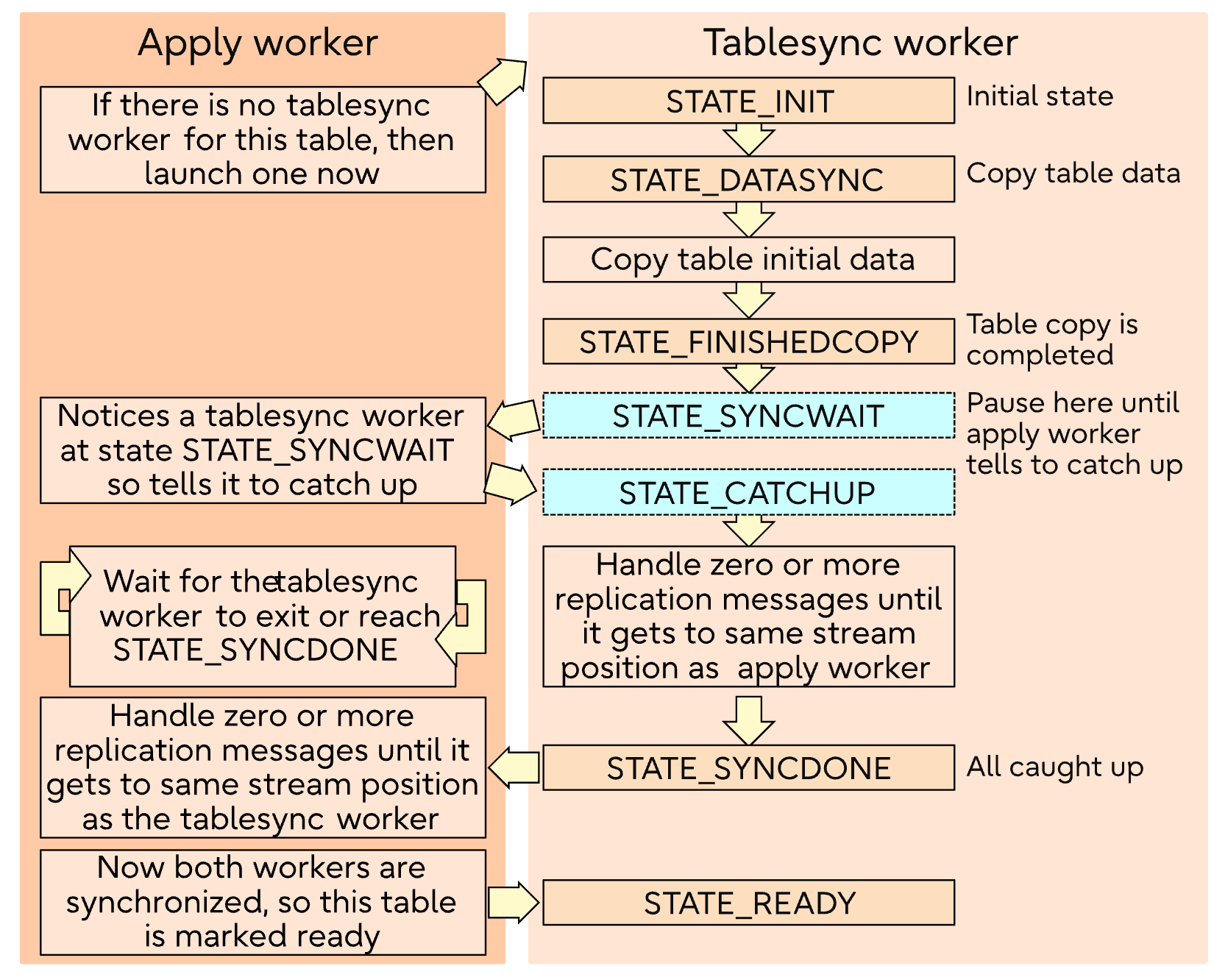

Tablesync worker和Apply worker整体工作流程如下图所示。这里我们简单地了解：Apply worker轮询所有未同步的表，启动Tablesync worker去同步，并促使Tablesync worker经过7个状态。

数据复制流程

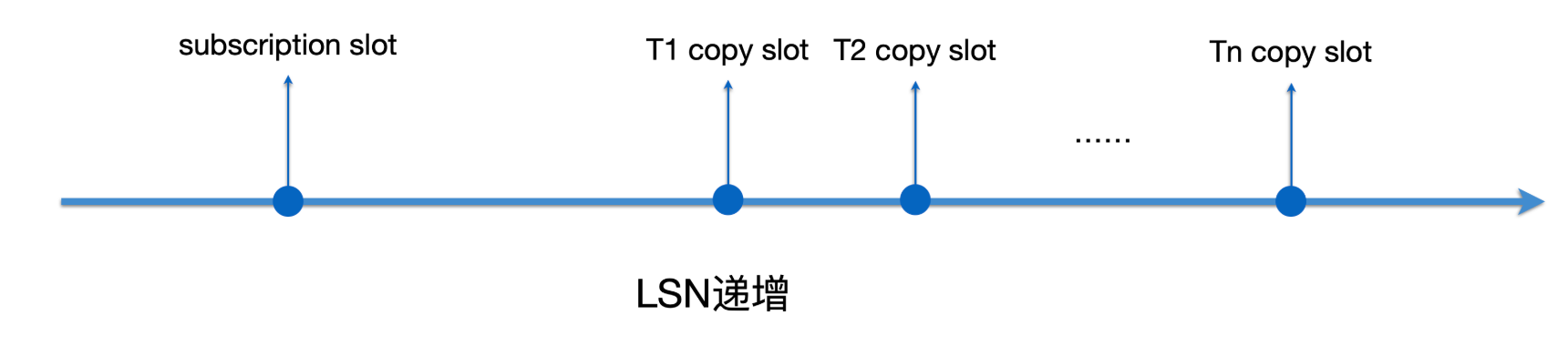

每个Tablesync worker都会为表创建一个slot（下图的copy slot），加上subscription对应的slot，所有slot按LSN递增的顺序，如下图所示：

Table sync worker会做以下几个事情：

1. 开启repeatable read事务，状态更新为STATE_INIT。

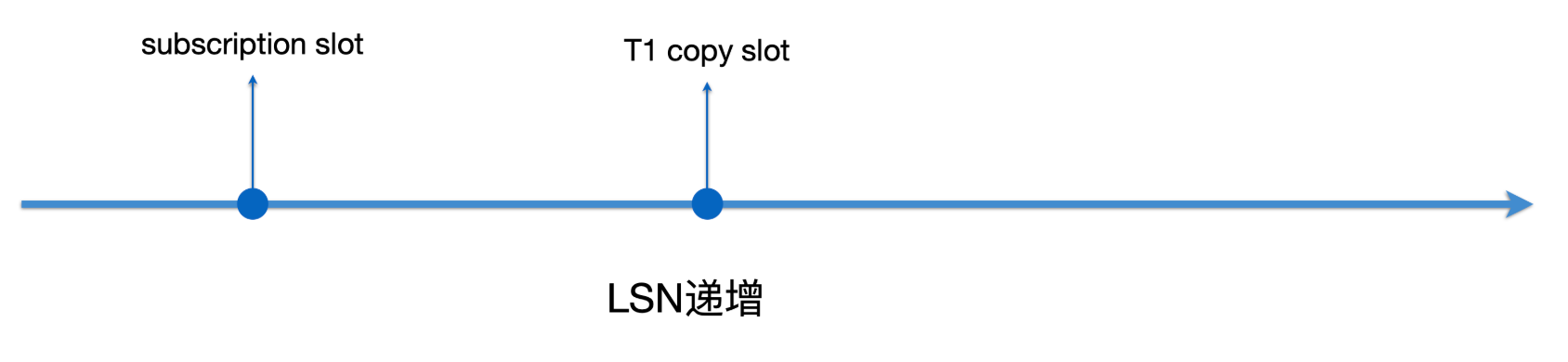

2. 创建logical replication slot（即下图的T1 copy slot），参数传递USE_SNAPSHOT，该参数的含义为当slot到达SNAPBUILD_CONSISTENT状态后，会产生一个snapshot，此快照被设置为当前事务的快照。
3. libpq执行COPY TO STDOUT，本地通过CopyFrom函数接收copy存量数据，状态更新为STATE_DATASYNC

如何逻辑解码（从WAL到数据）

逻辑解码整体流程

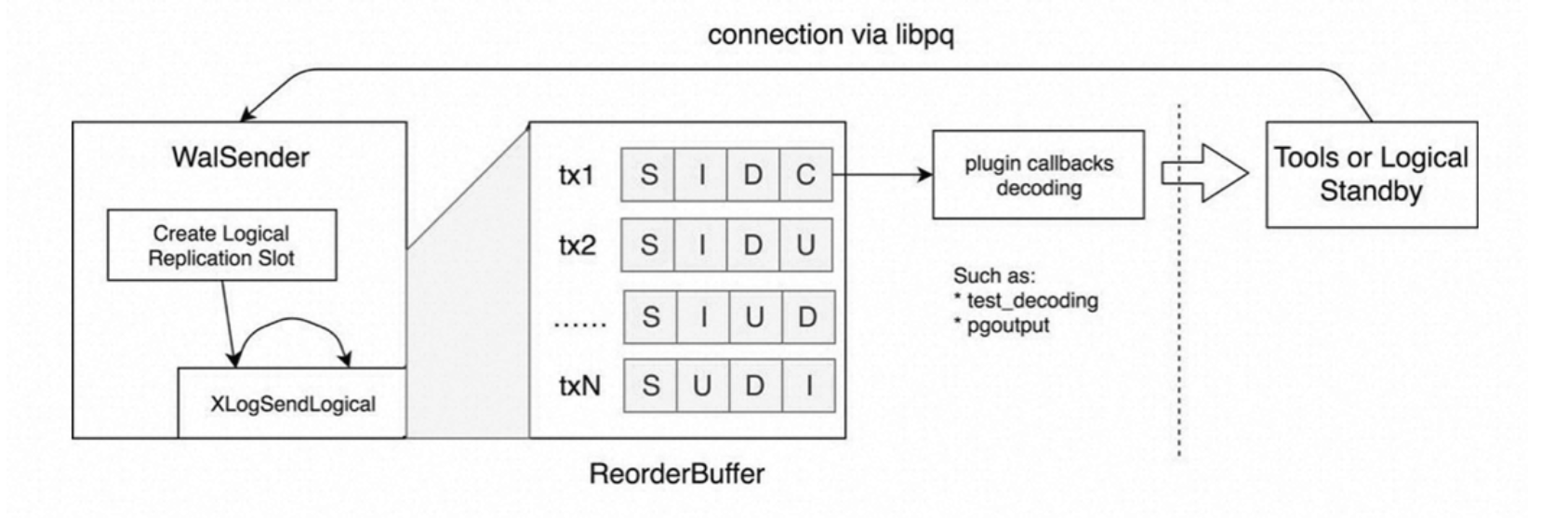

所有逻辑解码流程发生在Walsender进程中，Walsender进程读取WAL，使用rmgr模块解析，解析好后放入内存中的ReorderBuffer，在每次解析到commit/abort时，将对应的事务通过预先设定的plugin逻辑解析和输出（当subscription的streaming选项设成on或parallel，无需等到commit）。

下图事务tx中的S、I、D、C等代表逻辑解码时不同的动作，S代表事务开始，C代表事务提交，只有提交的事务才有可能发送到下游。

Snapshot Builder

slot刚创建好时，是不能直接给下游消费的，需要由Snapshot Builder模块建立到一个SNAPBUILD_CONSISTENT的状态。

开启逻辑复制后（wal_level = logical），WAL中会多记录一些信息，UPDATE SQL会记录old tuple和new tuple，DELETE SQL会记录old tuple，只是都以二进制形式存储，需要元数据做基础，才能解析出来。如果没有系统表做元数据，是无法从二进制中反解出逻辑修改的。因此，逻辑解码的过程中要访问系统表，就需要先构建访问系统表的事务快照，然后带着快照去读系统表。注意：快照是持久化到磁盘的。

reference

1.http://mysql.taobao.org/monthly/2025/03/01/
