二层转发

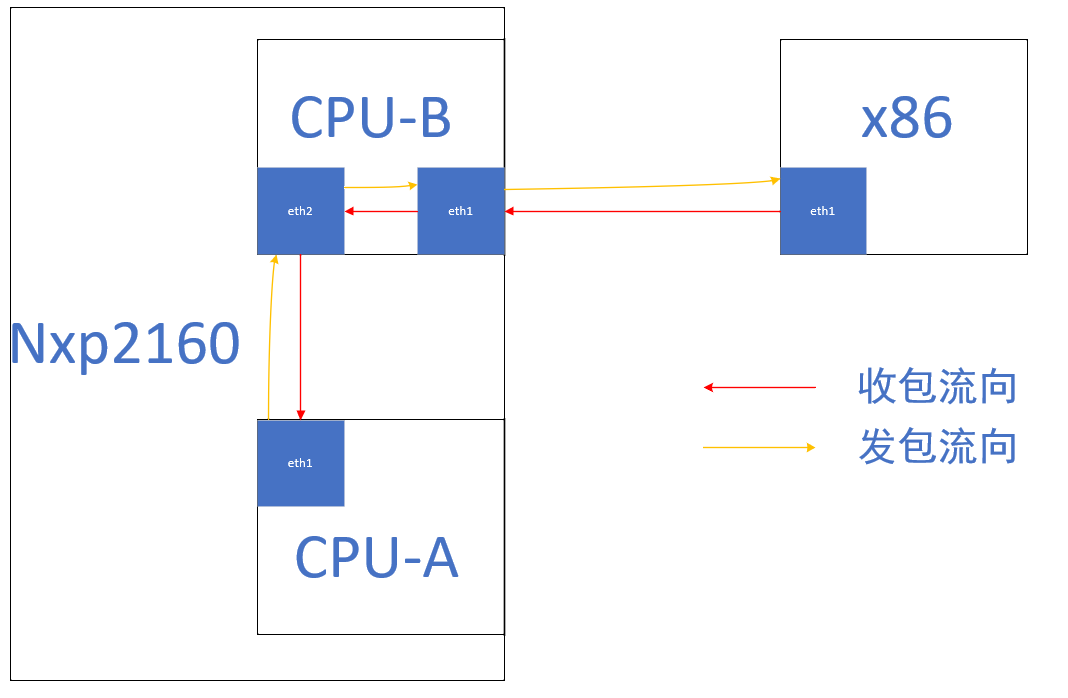

cpub对外网口1接入数据包，经mac层转发到cpub对内网口2，经mac层转发到cpua对内网口1进行业务逻辑处理。在cpub上未进行业务处理，在cpub上报文仅到达mac层。
二层转发无需主动发送报文，不需要使用fastup发包测试模式。
二层转发主要是利用vpp l2 bridge功能来实现，通过配置l2 bridge来达到在mac层将网络包转发的目的。
需要特别注意网口1的mac地址需要和pktgen回放报文的目的mac地址相同。
cpub
cpub需要使用两张网口，一张对外接收x86使用pktgen回放过来的报文，另外一张用于转发报文到cpua。
- 创建网口
/root/kni/dpaa2/dynamic_dpl.sh dpmac.3 dpmac.4
export DPRC=dprc.2
insmod /root/test/nxp_kni_example/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up
set int state TenGigabitEthernet1 up
set interface l2 bridge TenGigabitEthernet1 100
set interface l2 bridge TenGigabitEthernet0 100
set interface mac address TenGigabitEthernet1 42:4b:54:ae:6e:05
set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:d2
l2fib add 92:51:e6:5c:01:d2 100 TenGigabitEthernet1- 运行
fastup -c /etc/vpp/startup_b2afwd.confcpua
cpua只需要使用一张网口，且无需对外发送数据。需要特别注意cpua和cpub之间通过dpmac.3连通。
创建网口
/root/vpp/dpaa2/dynamic_dpl.sh dpmac.3 export DPRC=dprc.2 insmod /root/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up set int ip address TenGigabitEthernet0 192.168.8.25/16 set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:00 set int mtu 1500 TenGigabitEthernet0运行
fastup -c /etc/vpp/startup_b2afwd.conf
x86回放报文
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 512 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip三层转发
cpub对外网口1接入，经ip层转发到cpub对内网口2，经ip层转发到cpua对内网口1进行业务逻辑处理。在cpub上未进行业务处理，在cpub上报文仅到达ip层。
三层转发无需主动发送报文，不需要使用fastup发包测试模式。
三层转发需要先配置ip，再配置ip和mac的对应关系，并配置静态arp。最终的ip转发是通过静态arp转发出去的。
cpub对外网口1的mac地址应设置为pktgen回放报文中的目的mac地址，同时需设置模拟报文的ip地址的arp为cpub对内网口2的mac地址；配置后包会到达对内网口2，还需要在cpub对内网口2上再配置模拟报文的目的ip的mac地址为cpua的对内网口1的mac地址，此时包才能从cpub对内网口2转发到cpua对内网口1。
cpub
cpub需要使用两张网口，一张对外接收x86使用pktgen回放过来的报文，另外一张用于转发报文到cpua。
- 创建网口
/root/kni/dpaa2/dynamic_dpl.sh dpmac.3 dpmac.4
export DPRC=dprc.2
insmod /root/test/nxp_kni_example/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up
set int state TenGigabitEthernet1 up
set interface mac address TenGigabitEthernet1 42:4b:54:ae:6e:05
set int ip address TenGigabitEthernet0 192.168.8.24/16
set int ip address TenGigabitEthernet1 172.168.1.12/24
set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:d2
set ip arp static TenGigabitEthernet1 192.168.8.24 92:51:e6:5c:01:d2
set ip arp static TenGigabitEthernet0 192.168.8.25 92:51:e6:5c:01:00- 运行
fastup -c /etc/vpp/startup_b2afwd_withoutapp.confcpua
cpua只需要使用一张网口，且无需对外发送数据。需要特别注意cpua和cpub之间通过dpmac.3连通。
创建网口
/root/vpp/dpaa2/dynamic_dpl.sh dpmac.3 export DPRC=dprc.2 insmod /root/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up set int ip address TenGigabitEthernet0 192.168.8.25/16 set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:00 set int mtu 1500 TenGigabitEthernet0 set ip arp static TenGigabitEthernet0 192.168.9.243 90:e2:ba:8d:02:f0运行
fastup -c /etc/vpp/startup_b2afwd_withoutapp.conf
x86回放报文
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 512 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip应用层转发
cpub对外网口1接入，网口1先进行业务处理和分流，再将报文由cpub对内网口1发出，cpua对内网口1收包后进行业务处理（fastup收到包后不会进行任何处理，会重新构造一个新的包发出去，即中间的业务逻辑省略了，仅仅是模拟应用层收包发包的过程）。两个cpu都会进行业务处理，在cpub上报文到达应用层后再从应用层发出。
应用层转发需要模拟报文发送，在编译时需要定义FASTGTPU_TX_DEBUG宏。
- cpub对外网口1的mac地址应设置为pktgen回放报文中的目的mac地址，此时报文会由cpub对外网口1将包收到业务层；
- 同时需设置模拟报文的ip地址的arp为cpub对内网口2的mac地址，配置后对外网口1的包会到达对内网口2；
- 还需要在cpub对内网口2上再配置模拟报文的目的ip的mac地址为cpua的对内网口1的mac地址，此时包才能从cpub对内网口2转发到cpua对内网口1。
cpub
cpub需要使用两张网口，一张对外接收x86使用pktgen回放过来的报文，另外一张用于转发报文到cpua。
- 创建网口
/root/kni/dpaa2/dynamic_dpl.sh dpmac.3 dpmac.4
export DPRC=dprc.2
insmod /root/test/nxp_kni_example/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up
set int state TenGigabitEthernet1 up
set interface mac address TenGigabitEthernet1 42:4b:54:ae:6e:05
set int ip address TenGigabitEthernet0 172.168.8.24/16
set int ip address TenGigabitEthernet1 192.168.8.25/16
set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:d2
set ip arp static TenGigabitEthernet0 172.168.8.25 92:51:e6:5c:01:00
set fastgtpu test ip dst 172.168.8.25
set fastgtpu test ip src 172.168.8.24
set fastgtpu test mode 3
start fastgtpu test- 运行
fastup -c /etc/vpp/startup_b2afwd_withapp.confcpua
cpua只需要使用一张网口，且无需对外发送数据。需要特别注意cpua和cpub之间通过dpmac.3连通。
创建网口
/root/vpp/dpaa2/dynamic_dpl.sh dpmac.3 export DPRC=dprc.2 insmod /root/rte_kni.ko carrier=on配置fastup
fastup startup.conf的配置文件不变，但需要更改interface.txt文件内容为如下内容：
set int state TenGigabitEthernet0 up set int ip address TenGigabitEthernet0 172.168.8.25/16 set interface mac address TenGigabitEthernet0 92:51:e6:5c:01:00 set int mtu 1500 TenGigabitEthernet0运行
fastup -c /etc/vpp/startup_b2afwd_withapp.conf
x86回放报文
./app/x86_64-native-linuxapp-gcc/pktgen -c 0xe0000 --socket-mem 512 -n 2 -- -P -m [18:19].0 -s 0:5gc.pcap -T --crc-strip测试结果
二层转发

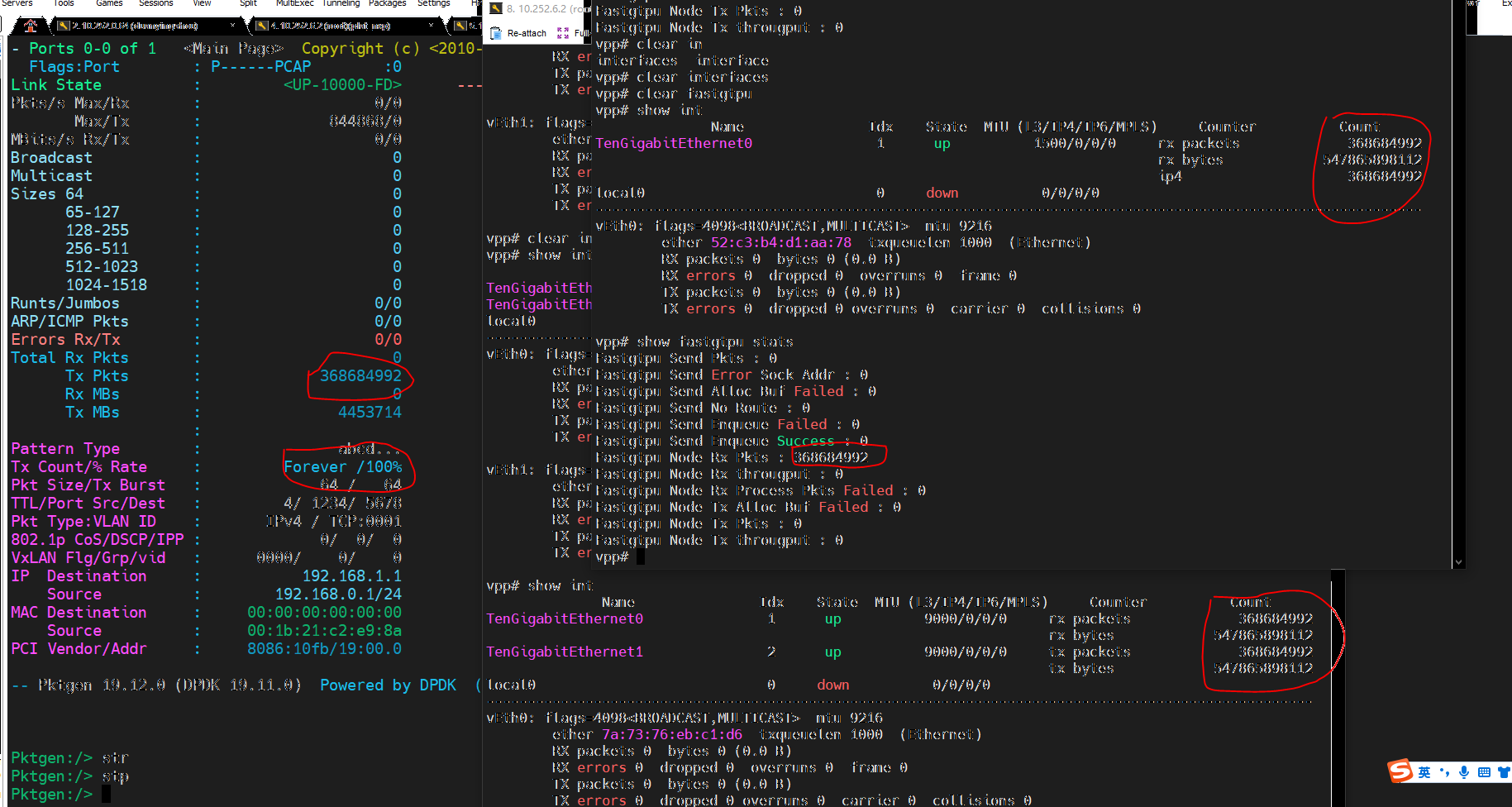

二层转发能达到cpu线速10Gbps不丢包，其结果如下图所示：
三层转发

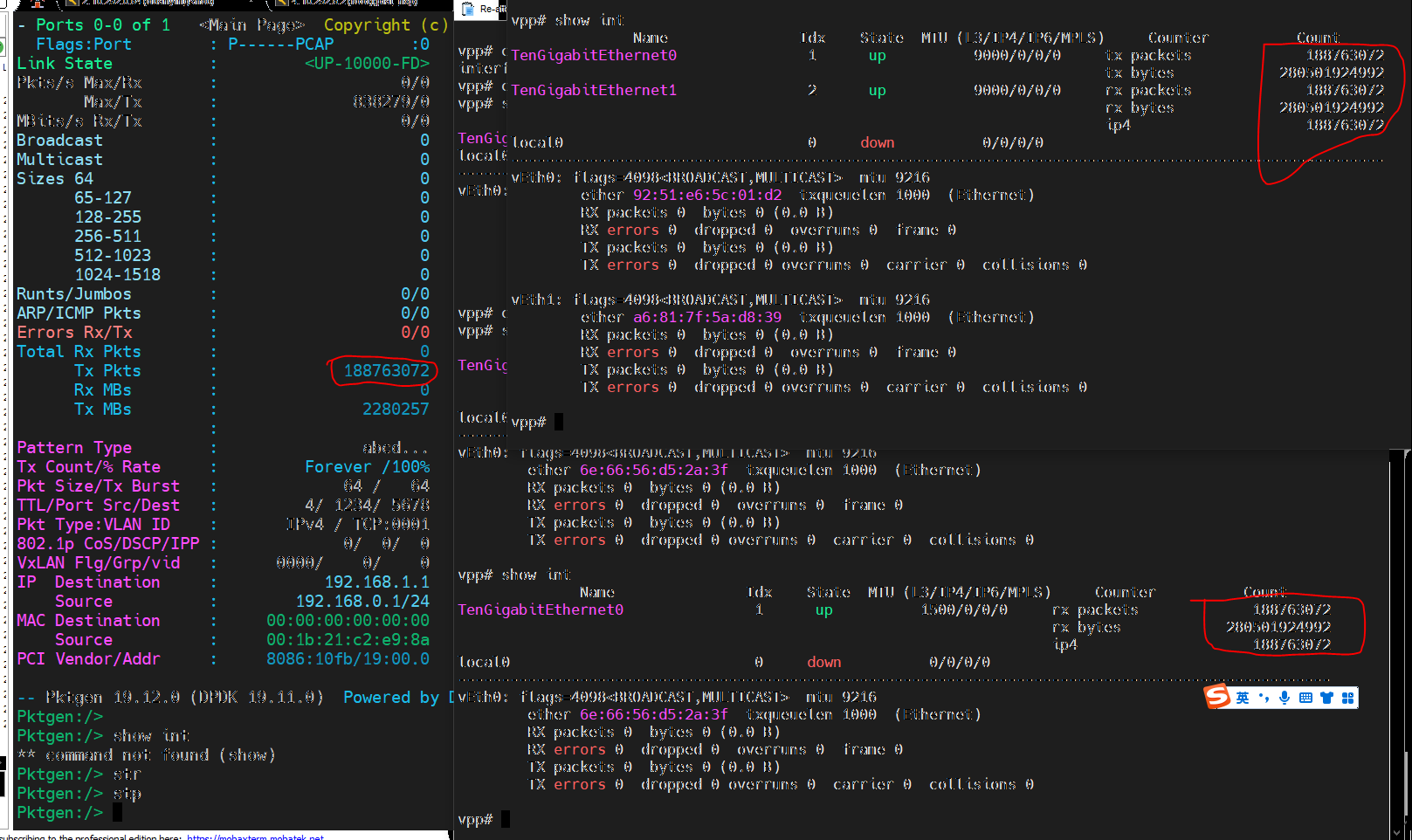

二层转发能达到cpu线速10Gbps不丢包，其结果如下图所示：
应用层转发
与fastgtpu同线程

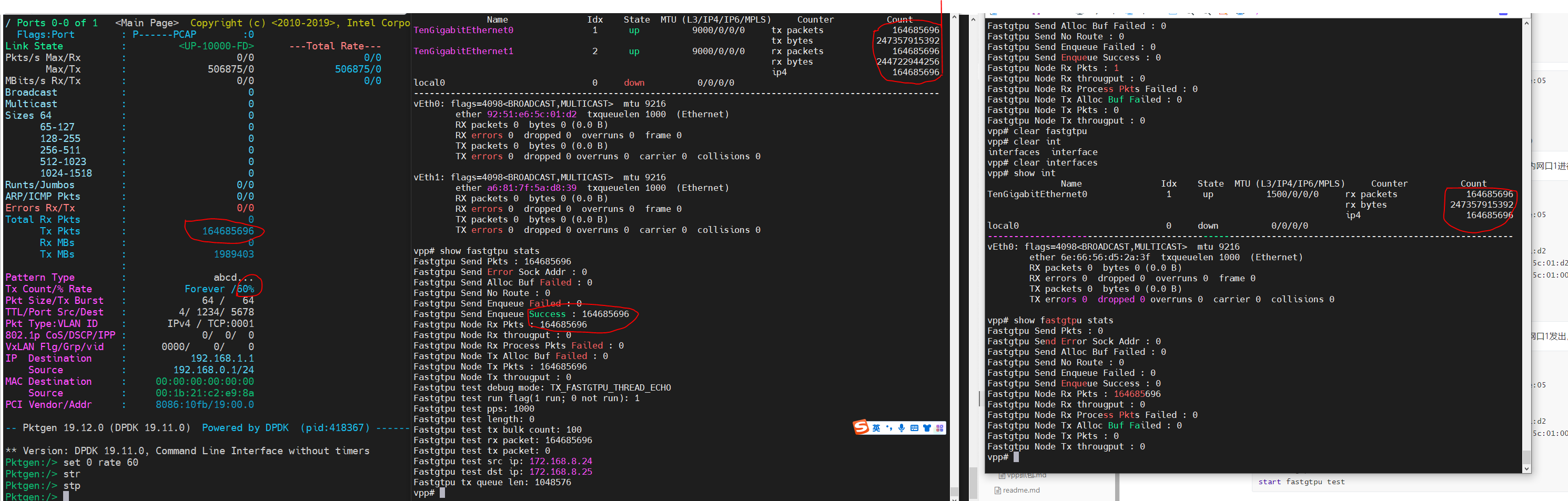

与fastgtpu同线程时最大流量能达到6Gbps（收到一个报文回复一个报文），其结果如下图所示：

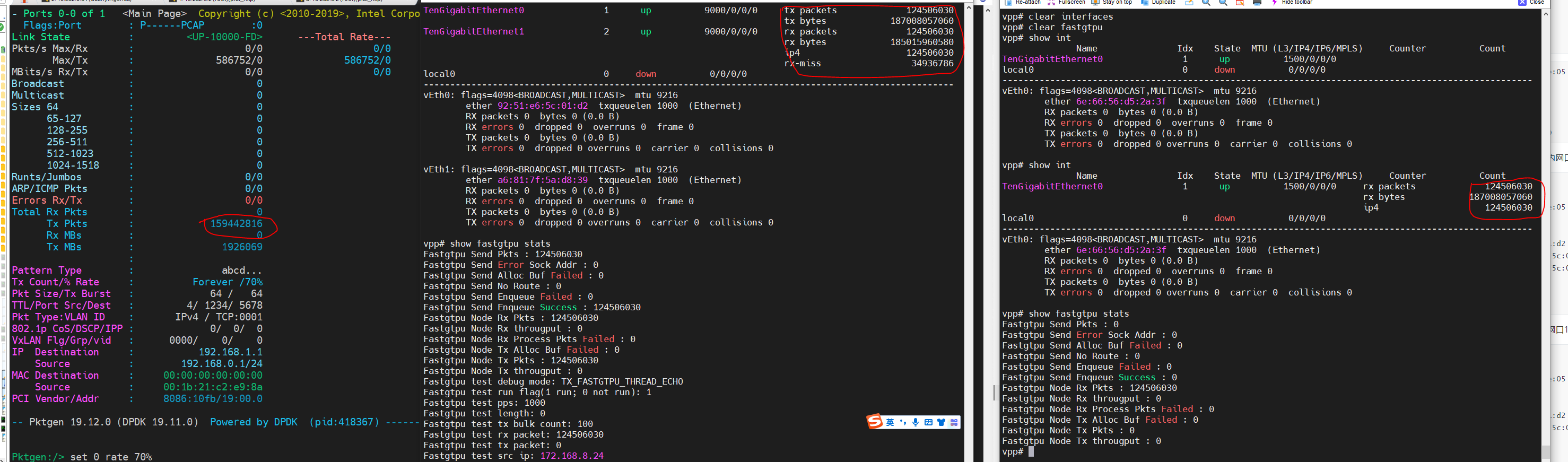

超过6Gbps，fastup收包能力不足，会出现大量rx-missing，其结果如下图所示：
